气动分切刀架自动调刀系统用法

分切刀是分切、

成卷设备的重要组成部分

,

它的作

用是用来将非织造布分切成所需要的宽度或修边用

.

分切方式分为压切和剪切

,

对于不同的非织造布

,

可选

择不同的分切方式

.

国内分切刀位置的调整几乎都是在停车的状态下

进行的

,

劳动强度相对较大

,

安全性较差

,

容易割伤手

.

对于不在线的分切、

成卷设备选用停车后手动调刀的

方式是经济实用的

.

对于在线分切、

成卷设备由于生产

速度、

批量等不同

,

可以选择不同的调刀方式

.

当速度

较低、

批量较大、

不需要经常改变分切宽度时

,

可以选

用停车后手动调刀

.

当速度较快、

批量较小、

需要经常

改变分切宽度时

,

选用停车后手动调刀显然不能满足

在线连续生产的要求

.

针对这种情况

,

在对进口设备进行调研的基础上

,

设计出了国内第一台带自动调刀装置的在线自动分切

卷绕机

.

自动调刀装置结构控制方式有多种

,

但一定要

注意上、

下刀成对同时调整位置

,

以避免上、

下刀调整

后不能很好地捏合

.

下面以剪切方式为例

,

介绍分切刀

自动调刀机构

(

见图

1).

1



分切刀自动调刀机构的组成

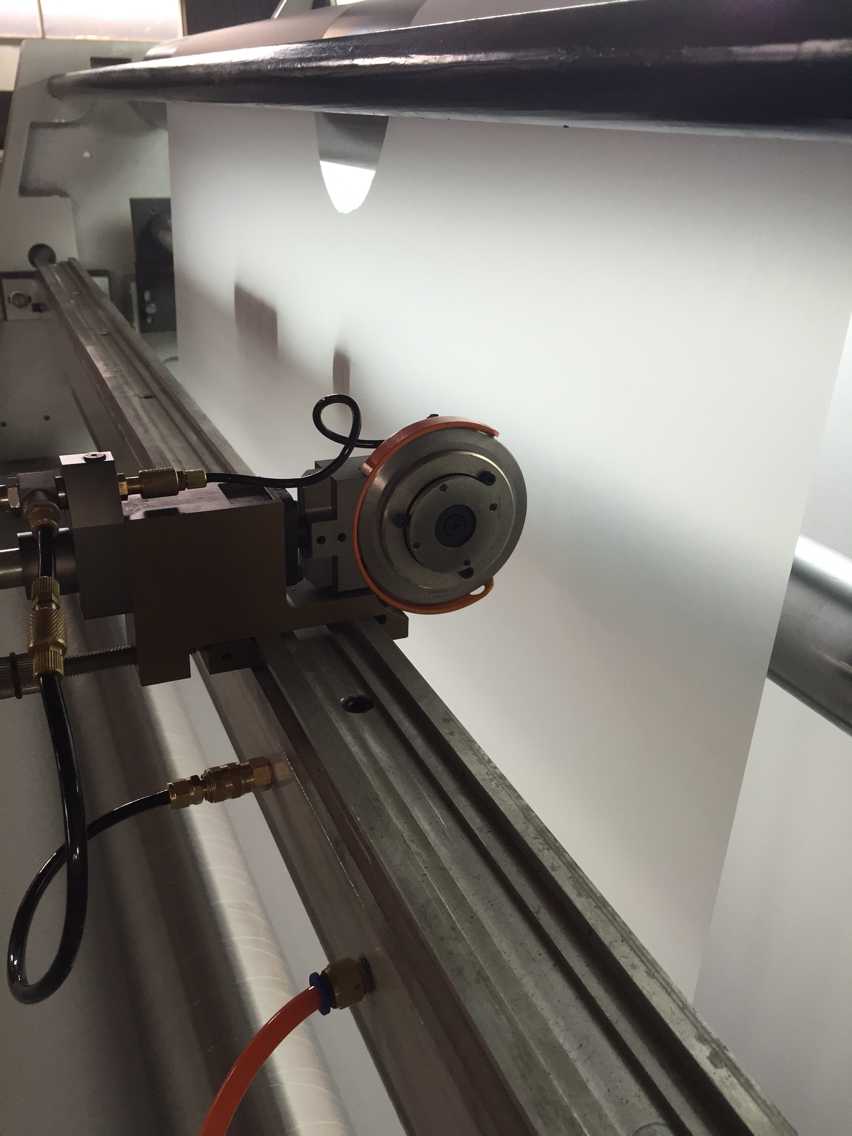

分切刀由一组上刀及下刀组成

,

它的位置由所需

分切的非织造布的宽度来确定

.

分切刀的上刀可自动

地插进非织造布中进行分切

,

下刀的传动依靠电机通

图

1



分切刀自动调刀机构示意图

过同步带传动六方轴来传动

,

上刀贴在下刀侧面被动

旋转对织物形成剪切力

,

将非织造布剪切开

.

上、

下刀

位置调整的耦合力矩是由伺服电机通过同步带传递给

丝杠

,

每一对分切刀的位置调整是同时进行的

.

上、

下

刀装在刀座上

,

刀座可沿着导向轨道运动

,

短行程气缸

可控制调刀的位置及定位

(

见图

2)
